伺服專用 EMI 濾波器
作者：admin 閱讀次數：20958【關閉本頁】
2017-07-03 09:51:05
盛邁濾波器是一款伺服驅動專用的EMI濾波器，采用多級濾波電路，具有優越的共模干擾抑制性能，特別適合變頻器和伺服驅動器的應用，也可用于需要三相供電的電力電子和成套設備的濾波。特別針對干擾嚴重的伺服應用場合,具有優秀的傳導濾波效果、極佳的低頻衰減特性和優異的共模和差模抑制能力，可有效保護伺服驅動器，并提高伺服系統的抗干擾能力。
針對干擾嚴重的伺服應用場合設計,具有優秀的傳導濾波效果、極佳的低頻衰減特性和優異的共模和差模抑制能力，可有效保護伺服驅動器，并提高伺服系統的抗干擾能力； 共模和差模電感制作均采用新型磁材料，電容及其它電子材料選型可靠，品質保證； 浪涌吸收能力強，同時泄漏電流相對較?。?/span> 體積小，重量輕， 客戶安裝方便。 適用于需要三相供電的電力電子和成套設備, 針對伺服驅動系統的應用特點進行優化。SM 101 濾波器性能參數
頻率（MHZ）
共模插入損耗(dB)
差模插入損耗(dB)
型號
0.1
0.15
0.5
1
5
10
30
0.1
0.15
0.5
1
5
10
30
SM101H038A
18.5
26.6
44.8
49.4
43.2
37.5
26.4
23.2
27.1
50.6
55.1
38.5
32.7
24.0
SM101H050A
23.7
31.2
53.8
58.9
40.4
34.3
23.1
26.2
23.2
56.7
58.5
39.6
34.5
25.0
SM101H065A
23.7
31.2
53.8
58.9
40.4
34.3
23.1
26.2
23.2
56.7
58.5
39.6
34.5
25.0
SM101H085A
24.5
33.4
56.2
58.8
43.4
37.5
25.9
21.8
35.0
54.8
59.7
38.4
33.0
22.1
SM101H120A
24.5
33.4
56.2
58.8
43.4
37.5
25.9
21.8
35.0
54.8
59.7
38.4
33.0
22.1
SM101H150A
40.0
46.9
61.5
59.5
40.7
35.5
23.5
28.7
45.8
55.9
57.5
38.1
30.8
25.2
SM101H180A
40.0
46.9
61.5
59.5
40.7
35.5
23.5
28.7
45.8
55.9
57.5
38.1
30.8
25.2

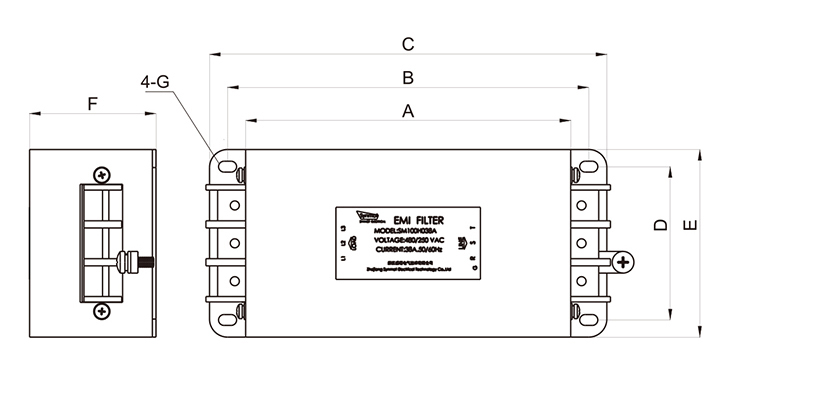

【V2.0】型號
電流
安裝孔位
外形尺寸
安裝孔
重量
KgA
B
D
A
C
E
F
G
SM101H038A
38
200
85
178
220
102
69
6×10
2.5
SM101H050A
50
200
85
178
220
102
89
6×10
3.1
SM101H065A
65
200
85
178
220
102
89
8×16
3.5
SM101H085A
85
277
85
218
303
138
89
8×16
4.7
SM101H120A
120
277
85
218
303
138
89
8×16
4.9
SM101H150A
150
345
138
304
371
188
99
8×16
8.8
SM101H180A
180
345
138
304
371
188
99
8×16
9.0
